どんな空間でも
輻射式冷暖房は導入できる
導入場所の規模や条件に応じて適切な製品が変わる輻射式・放射式冷暖房。本サイトを見れば、希望の熱源方式・導入箇所に合った製品が見つかります。さらに、選ぶべき輻射式冷暖房が明確でない方に向けて、製品の条件から相談できる会社も併せて紹介しています。
導入場所の規模や条件に応じて適切な製品が変わる輻射式・放射式冷暖房。本サイトを見れば、希望の熱源方式・導入箇所に合った製品が見つかります。さらに、選ぶべき輻射式冷暖房が明確でない方に向けて、製品の条件から相談できる会社も併せて紹介しています。



(※)本サイト掲載企業の中で、一般住宅を除く導入実績No,1(2022年1月時点、編集チーム調べ)

(※)参照元:エース・ウォーター公式HP(https://www.ace-water.net/)











輻射式冷暖房(別名:放射式冷暖房)は、導入施設の規模や地下水の利用ができるかにより、適切な製品が異なります。
ここではまず、輻射式冷暖房はどんな仕組みなのか・導入箇所によってどのような違いがあるのかを説明します。

輻射熱とは、物体の持つ熱が赤外線として放射される現象です。熱は温度の高い物質から低い物質に移動する性質があり、輻射式冷暖房はこの仕組みを利用しています。
日差しがぽかぽかと感じられるのは、太陽が放射する赤外線(輻射熱)によって体が温められているから。一方、洞窟や土蔵の中がひんやり感じられるのは、体が放射する熱が周囲に移動するためです。


熱媒に水を用いることで空気に比べ効率よく熱搬送できるため大きな省エネ効果を生み出します。
しかも、利用する冷温水の温度は中温度帯のため井水、地中熱、太陽光などの自然エネルギーで活用しやすく、電力消費量の削減につなげることが可能です。
冷温水熱源、冷温水の循環機器など空気式に比べて
周辺機器の数が多くなり、イニシャルコストが高額になるケースがあります。


水温水を用いず、エアコンや空調機からの空気を熱媒とするため導入コストが安価になります。
また改修時にも採用がしやすい方式と言えます。
水に比べ、空気による熱搬送動力は4倍程度必要なため省エネの観点では不利と言えます。
また冷温水式に比べ、熱伝導性も劣るため放射効果が小さく快適性においても冷温水式に比べると劣ってしまいます。

天井から均一に温度調整ができるため、温度ムラのない均一な室温が保てます。
オフィスや学校の教室など通常の天井高さ(2.7m~3m程度)の空間への採用に向いています。
ドラフト感がほとんどないだけでなく、場所による温度ムラを無くすことにより、生産効率・学習効率を上げることが可能です。

床上2メートル程度の、人の居住域空間を中心に温度を調節するため、天井の高い建物ほど高い省エネ効果を発揮します。
主にエントランス、ホールなどの吹き抜け空間への採用に向いてます。近年は、避難場所にも活用されている体育館への数も大幅に増えております。

取り付けが容易な製品が多く、初期費用を抑えて導入することができます。
ただし、設置箇所が限られるため、ホテルの客室や病院の一室といった、比較的小規模な空間への導入に適しています。
大規模な施工が不要なため、ビル全体を閉鎖することなく一室からの導入が可能です。

インターセントラルは豊富な製品ラインナップを有しています。天井・床・壁全ての設置箇所から選択できるほか、冷温水式・空気式などの熱源方式も自由に選べるため、導入施設の規模や用途に合わせて選ぶことができます。
インターセントラルは規格品だけでなく、空間デザインに合わせてパネル形状のカスタマイズにも対応しています。
過去に導入したKITTEでは、床吹出口を六角形に加工した製品を導入するなど、空間の意匠性を守る提案を得意としています。
床を二重構造にして、上部には冷温水配管を敷設、下部には熱回収を行う空気を送風するシステム。
熱容量の大きい水を冷温水配管で巡回させることにより、安定した放射効果を得ると同時に、窓際や壁際の床吹出口から室内空間に吹き出す空気によるペリメーター処理を行います。
二重床内に敷設された空気式床放射冷暖房システム用の特殊ダクトに、空気を送り込むシステム。
送り込まれた空気は、床面を暖める(冷やす)と同時にペリメータの床吹出口より室内へ吹出。空気による熱伝導と、室内に吹き出された対流の組み合わせによって大空間での居住域空調を実現しています。
天井面に高伝熱性アルミ製放射パネルを設置し、冷房時16℃~18℃、暖房時32℃~34℃の冷温水を循環させることで、天井面を全体的に冷却または加熱します。室内は均一な温度になり、気流を感じない快適な空間となります。
天井スラブ上部に架橋ポリエチレン管を埋設して冷温水を循環させます。熱容量の大きい天井スラブ等を放射面とすることで、天井全体の温度を調節し、温度ムラやドラフト感のない快適な空間をつくりだします。
輻射式と対流式のハイブリッドタイプ。
放射板が組み込まれたチャンバーボックスを天井内に設置し、ダクトから空気を送り込みます。放射板が加熱・冷却されると同時に放射板に空けられた小さな穴を通して空気が穏やかに吹出。輻射と穏やかな対流によって室温をコントロールします。
オフィスへの導入に適した天井式輻射式冷暖房。 建築物省エネ法で採択された省エネルギー基準をもとに性能試験を行っており、輻射パネルの冷却能力が従来製品の21%UP、漏水対策などを追求した製品です。

開成町役場庁舎
設置箇所:床・天井
広々とした吹き抜けのホールには床放射冷暖房(一部に床吹き出し冷暖房併用)、執務エリアには天井放射冷暖房を設置。井水熱蓄熱槽や太陽光パネルなどを備え、自然採光や重力換気、また大型の庇で夏場の日射を効果的に遮るなどした、日本初のNearly ZEB認証庁舎です。

杉並区永福体育館
設置箇所:床
冬の底冷え防止、夏の熱中症対策として導入。二重床である体育館に専用ダクトを設置し、二重床を効率よく活用して輻射式冷暖房を導入しています。
| 社名 | 株式会社インターセントラル |
|---|---|
| 所在地 | 東京都中央区日本橋本町3-7-2 MFPR日本橋本町ビル1F |
| 受付時間/定休日 | 9:00〜17:00/土曜・日曜・祝日 |
| 電話番号 | 03-6661-6381 |
| 公式HPのURL | https://www.i-central.co.jp/ |
三洋工業は輻射式冷暖床システム「エア・フロア」を販売。
競技場や体育施設のような大空間から、図書館や福祉施設、オフィス、学校など
幅広く対応が可能です。
床高のバリエーションも複数あり、敷き並べるだけで簡単に施工できる置き敷き式のタイプも用意しています。
配線が可能なタイプでは、フロアの機能そのままで空調を導入できます。
競技を妨げずに空調することができます。
競技場全体を均一に冷暖房できるため、コートの中央でも快適です。
かぜやインフルエンザなどのウィルス飛散を抑えることができます。
適度な弾力性と歩行感があり、人にやさしい床のつくりになっています。
冷房病・冷えすぎを防止する機能を備え、長時間の空調によるストレスを軽減してくれます。
置き敷き式のため、敷き並べるだけで簡単に施工することができます。
仕上げ高さ100mmでの均等床下空調を実現してくれます。

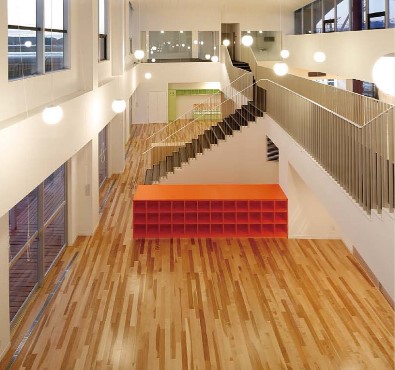

浜山保育園
設置箇所:床
島根県にある、社会福祉法人浜山福祉会 浜山保育園の床に、エア・フロアを導入。
子どもたちや保育士の皆さんが、年間を通して快適に過ごせるように考えられています。

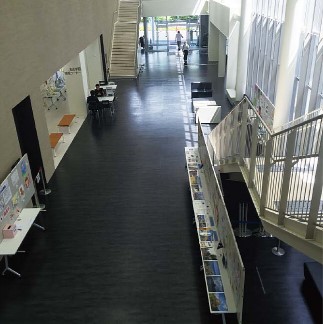

周南市学び・交流プラザ
設置箇所:床
山口県にある周南市学び・交流プラザでは、
交流コーナーや生涯学習情報コーナーがあるフロアに、
三洋工業のエア・フロアが導入されました。
| 社名 | 三洋工業株式会社 |
|---|---|
| 所在地 | 東京都墨田区太平2-9-4 |
| 休日 | 記載なし |
| 営業時間 | 記載なし |
| 電話番号 | 03-5611-3451 |
| 公式HPのURL | https://www.sanyo-industries.co.jp/ |

ZEB化の実現は空調設備がカギ?
「ZEB」とは、ネット・ゼロ・エネルギー・ビルの略で、建物で消費する年間の一次エネルギーの収支をゼロにすることを目指した建物を指します。
省エネ性能が高い輻射式冷暖房は、ZEBとの相性が抜群。本ページでは、日本初のZEB庁舎に輻射式冷暖房を導入したインターセントラルへの取材内容を紹介しています。

生徒の快適な学習環境を守るため、空調の導入が広まっています。
災害時の避難場所にも利用されるため、快適な空間を生み出す輻射式冷暖房はおすすめです。体育館は広く、天井が高いため、床への設置が向いています。

従業員の業務効率化を図るうえで、空調のムラはなくしたいもの。
輻射式冷暖房は、位置によるムラをなくし、均一な温度環境を保ちます。会議室やオフィス内など、小さい空間には天井や壁への設置、ロビーなどの大規模空間には床への導入が適しています。

患者の方にとって、冷暖房から吹き出す風が当たり続けることは、体調の悪化やストレスにつながります。 輻射式冷暖房は対流性がないため、快適な空間を実現します。病院の受付であれば壁や天井への設置、病院内の一室など、小さな空間であれば壁への導入が適しています。

大学などの講義室に輻射式冷暖房が導入される事例が増えています。
広い空間に多くの学生が入るため、隅々まで温度調整ができる輻射式冷暖房が適しています。
比較的天井が低いため、天井放射式がよく導入されています。

人々に娯楽を与える美術館や博物館は、快適な空間づくりがかかせません。 ロビーをはじめ、展示会場など広い空間が多く温度ムラが発生しやすいため、輻射式冷暖房が積極的に導入されています。空間が広く天井が高いため、床への設置が適しています。

天井が高い空港や駅、駅ビルのような建物の空調には、床を放射板とする輻射式・放射式冷暖房が適しています。また国内外問わず多くの方が行き交う施設のため、ウイルスを飛沫させない輻射式冷暖房は、効果的な感染対策となるでしょう。

多くの店舗が立ち並ぶショッピングモールの空調には、館内の温度を均一に保つことができる輻射式冷暖房が適しています。イベントスペースなどの広い空間には床放射冷暖房が向いているでしょう。

夏場には熱中症のリスクが高まる工場。風が起こる空調設備は導入が難しい場合も多いですが、輻射式冷暖房なら導入できる可能性があります。風が起こらないため、ホコリが舞う心配はありません。また、周囲の温度を下げられるので、熱中症の対策にもなります。

快適な環境を提供するために、空調設備の導入が必要不可欠なホテル。輻射式冷暖房は温度ムラが少なく、稼働音が低いという特徴があります。メンテナンス性もよいため、運用面の効率化にも寄与するでしょう。

輻射式冷暖房は、マンションでも導入しているケースが見られます。マンションはエアコンが普及していますが、輻射式冷暖房は物件の付加価値向上に寄与する可能性があります。導入しているマンションは珍しいため、他の物件との差別化にも繋がります。

やさしく室内を冷やしたり暖めたりすることが可能なので、輻射式冷暖房が設置された空間であれば、子どもたちも快適にすごせます。直接風が当たるわけではないため、喉や肌が乾燥しにくいですし、また、無音で作動を続けるため、室内に騒音が響くこともありません。

園長先生があらかじめ輻射式冷暖房を体感したり、あるいは自宅で使用するなどした結果、幼稚園にも適していると判断し、導入に至ったという実例も見られます。子どもたちにとって快適な空間を維持するのに、ぴったりの空調システムだといえそうです。

部屋や共有スペースなどを徐々に暖めたり冷やしたりできる輻射式冷暖房は、急激な室温変化に弱い居住者の身体への負担も軽減できるため、老人ホームに設置するのに適しています。上手に使用すれば、エネルギーロスもおさえやすくなります。

輻射式冷暖房は、熱がこもりがちな倉庫を涼しくするための設備として適しています。物流関連の業務などで従業員が忙しく作業を続けるスペースを、静かに、そしてホコリなどを舞い上げることなく気温上昇を抑えられるからです。

施設利用者がゆったりと過ごせる環境を整えるために、急激にではなくマイルドに室温を調整できる輻射式冷暖房の導入をぜひ検討してみてください。また、夏場には冷房だけでなく、通気性の高い衣服選びやこまめな水分補給も欠かせません。
無風かつ無音の高性能冷暖パネルと、オリジナルの内装材、空間への導入ノウハウ等を組み合わせて開発された「F-CON(エフコン)システム」を開発しています。
| 本社所在地 | 福岡県福岡市博多区店屋町3-23 サカタビル5階 |
|---|---|
| 営業時間/休日 | 記載なし |
| 電話番号 | 092-281-1200 |
| 公式HP | https://www.a-hikari.com |
ルーバー内にドレン受けを組み込んで、積極的に結露を発生させることで除湿機能を持たせた天井除湿放射冷暖房「天空」の販売を行なっています。
| 本社所在地 | 東京都八王子市北野町149-7 |
|---|---|
| 営業時間/休日 | 10:00〜17:00/土曜・日曜・祝日 |
| 電話番号 | 042-631-1055 |
| 公式HP | https://aoki-radisystem.com/ceiling_air_conditioner/ |

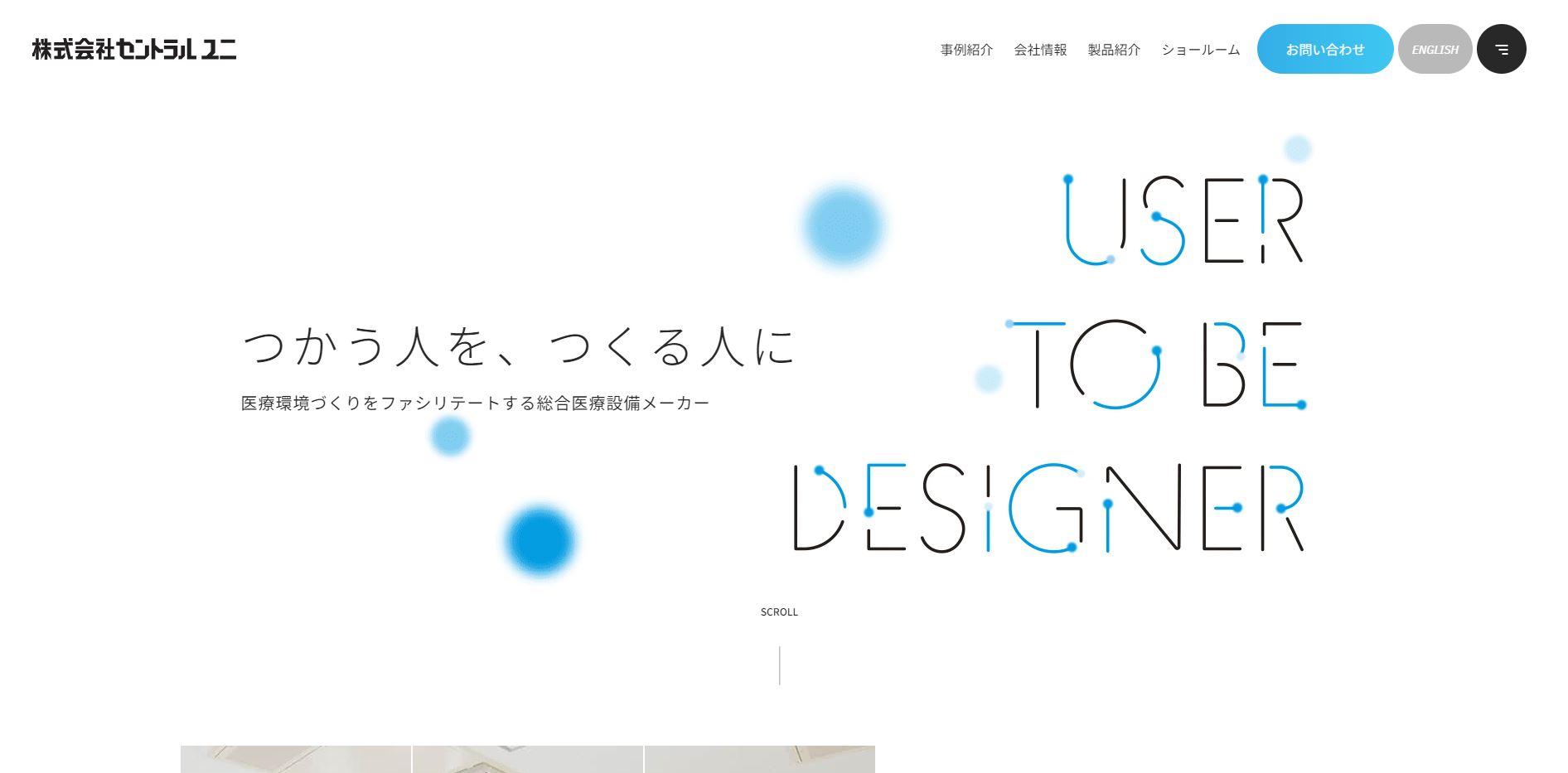

セントラルユニはICUや病室といった医療関係の施設を手掛ける会社。手術室の空調に特化した輻射式手術空調システム「コンフォート・コンダクター」を販売、施工しています。
| 本社所在地 | 東京都千代田区西神田二丁目3番16号 |
|---|---|
| 営業時間/休日 | 記載なし |
| 電話番号 | 03-3556-1331 |
| 公式HP | https://corporate.central-uni.co.jp/ |
壁設置型の輻射式・放射式冷暖房(冷温水式)を扱っています。体育館への導入事例などがあります。
| 本社所在地 | 福岡県福岡市博多区上呉服町1番8号 北九州銀行呉服町ビル |
|---|---|
| 営業時間/休日 | 記載なし |
| 電話番号 | 092-282-5628 |
| 公式HP | https://www.ace-water.net |
冷温水ヒートポンプを使用した輻射冷暖房パネル「ラジアン」の製造販売。アルミ製放射パネルを使用しています。
| 本社所在地 | 東京都稲城市東長沼349-1 |
|---|---|
| 営業時間/休日 | 9:00〜17:00/日曜・祝日 |
| 電話番号 | 042-378-5222 |
| 公式HP | https://www.ecominami.jp/ラジアン暖冷/ |
